SISTEME DE IRIGARE

Linestar 9000

Soluție optimă pentru câmpuri dreptunghiulare

Linestar System 9000 de la BAUER este proiectat pentru irigarea pe termen lung a câmpurilor dreptunghiulare mari. Mișcarea precisă în linie dreaptă și corectarea independentă a abaterilor dintre suporturile mobile au loc chiar și în zonele cele mai dificile. Sisteme puternice, durabile și precise concepute pentru câmpuri de toate dimensiunile.

Acolo unde lucrează BAUER Linestar, oamenii se relaxează!

Avantajele sistemelor de irigare Linestar

Utilizarea optimă a spațiului pe câmpuri dreptunghiulare (până la 100%)

Udare blândă fără a deteriora plantele și solul

Sistem de joasă presiune cu economie de energie

Eficiență ridicată de irigare datorită pulverizării cu apă aproape de sol

Mobilitate ridicată datorită capacității de a întoarce și de a muta mașina în alt câmp

Каркас секции

Высочайший запас прочности на многие годы

4 диаметра трубы обеспечивают широкий диапазон применения (50-600м³/ч)
Оптимальный выбор в пользу низких эксплуатационных затрат
Унифицированная длина трубы (5,85м): быстрый монтаж и удобная транспортировка
Шпренгели диаметром 20мм с высоким пределом прочности на растяжения
Равномерная дугообразная форма каркасной конструкции обеспечивает высокую стабильность
Расположение крепежных уголков под 90 ° обеспечивает равномерное распределение нагрузки на систему даже на самых сложных участках
Скрещенные скобы передвижных опор обеспечивают высокую стабильность системы на неровной местности

Передвижная опора

Система 9000 предлагает наивысшую стабильность

Широкая конструкция
Оптимальная потребляемая мощность
Массивные несущие уголки передвижных опор 100 x 75 мм
Широкая колесная база 4,3 м (стандарт) и 5,2 м гарантирует высокую стабильность даже в сложных топографических и климатических условиях
2 высоты конструкции - 4,2 м (стандарт) и 5,0 м - для оптимальной адаптации к различным по высоте культурам
Перетяжная - высокий уровень мобильности и адаптации к поливу различных культур при севообороте

Мотор - редуктор

Двигатель с высоким крутящим моментом с термической защитой от перегрузок
Двигатель з высокой степенью гидроизоляции
Цилиндрическая зубчатая передача с высоким КПД
Уплотнение вала со специальным грязеотталкивающим покрытием
Конструктивное исполнение: 50:1 0,54кВт / 40:1 0,54кВт / 30:1 1,1кВт

Колесный редуктор - для стандартных систем

Червячная передача для высоких крутящих моментов с передаточным числом 50:1
Массивный конический роликовый подшипник
Встроенная расширительная камера
Уплотнение вала со специальным грязеотталкивающим покрытием

Колесный редуктор - для передвижных систем

Отцепление от червяка для свободного передвижения (перетягивание)
Простое переключение с кругового режима в режим перетягивания

Шины

Удобные шины для самых высоких требований

Широкий спектр шин/размеров для точного соответствия разным типам культур и почвы
Доступные размеры:
- 14,9-24
- 16,9-24
Новые шины с тракторным протектором
Внутренняя камера для большей безопасности в работе
Оцинкованные диски для оптимальной антикоррозийной защиты

Управление - точность и надежность

Соединение передвижных опор

Плотное шаровое соединение передвижных опор позволяет полностью компенсировать критические уклоны поля. Оно смонтировано на внешней стороне трубы и не сужает поперечное сечение главной трубы, а значит, обеспечивает оптимальный поток воды без потерь давления. Шланговая манжета выполнена из специального материала, устойчивого к ультрафиолетовому излучению, озону и перепаду температур, и способна изменять угол при неровностях поля.

Регулировка прямолинейности

Фирма BAUER - единственный производитель, предлагающий рычаг управления, смонтированный прямо над центром поворота гибкого шарнира. Возникающее в трубе скручивание не влияет на ход контакта, и установка работает в свободном от напряжения состоянии. Оптимальная настройка включающих рычагов с точной установкой контактных кулачков гарантирует точную передачу движения. Точное управление передвижными опорами обеспечивает длительный срок службы.

Точное управление

Точное управление для линейных систем и Centerliner, а также для установок, состоящих из более 13 секций, гарантирует предельную точность. Угол отклонения между опорами передается посредством тросов управления, благодаря чему выравнивается любое скручивание металлической конструкции.

Управление по борозде

Для управления установкой Linestar/Centerliner проводится борозда вдоль полосы движения, чтобы задать направление хода системы.

Экономичное решение для поворотных установок

- не применимо при песчаной почве

Управление по тросу

Штанга с направляющими роликами движется вдоль натянутого троса и задает направление движения машины.

Точное управление для всех типов почв

Управление по подземному кабелю

Сенсоры измеряют индукционное поле проложенного в земле кабеля и задают направление движения (возможность применения на установках Centerliner и Linestar).

Преимущества управления по подземному кабелю:

Отсутствие препятствий на орошаемом участке
Постоянная индикация отклонения от идеальной линии
Простое программирование и ввод в эксплуатацию
Монтажная высота до 3м над проложенным кабелем
Не требует обслуживания

Управление круговыми системами

Превосходный менеджмент полива

Прошедшая испытания и надежная серия для применения в экстремальных условиях. Простой интерфейс пользователя и элементы управления, надежно защищенные в прочном корпусе, гарантируют бесперебойную работу. Все основные функции автоматического режима интегрированы в шкаф управления. Обширный ассортимент комплектующих позволяет в дальнейшем модернизировать систему дополнительными элементами для расширения рабочих функций.

Инновационный контроль полива и точное управление

Механизмы управления круговыми установками BAUER изготавливаются в соответствии со строгими положениями европейских стандартов и Союза немецких электротехников. Бесконтактные выключатели обеспечивают максимальную защиту и безопасность.
Мы применяем исключительно стандартные компоненты известных производителей (Schneider Electric, Schrack, Moeller, etc.).
Антикоррозийное покрытие распределительных шкафов подобрано для использования машин в экстремальных климатических условиях.

LINESTAR PRO

Блок управления для линейных систем Linestar

Управление через электронный блок
Простое применение
Ввод нормы осадков
Наблюдение за системой и отключение при сбое
Эффективный менеджмент полива
Протоколирование 20 последних операций
Управление посредством sms в качестве дополнительной функции
Программное обеспечение блока управления PRO гарантирует точное управление и следовательно - облегчает нагрузку на конструкцию

LINESTAR PRO-G

Steuerung über Elektronikmodul
Einfache Bedienung
Eingabe der Niederschlagshöhe in mm für 6 Sektoren
Endregner EIN/AUS für 6 Sektoren
Systemüberwachung und Abschaltung bei Fehlfunktion
Effizientes Beregnungsmanagement
Protokollierung der letzten 20 Betriebsstunden
Eingabe verschiedener Feld- / Fahrtlängen
SMS Steuerung (Optional)
GPS Standorterfassung
Erforderlich für PC-Visualisierung

Управление с помощью SMS-сообщений

Экономически эффективный мониторинг работы оросительной установки
Запуск системы с заданной нормой осадков
Остановка системы
Мониторинг статуса
Отчет о работе системы
Сигнализация сбоев

KOMET KPS

Распылительные форсунки низкого давления компактного дизайна предназначены для полива растения на близком к нему расстоянии. Форсунки имеют цветовую кодировку диаметров сопел для легкости их замены.

Superspray

Успешно используются в поливе уже более 30 лет. Большое расстояние между форсункой и дефлекторной пластиной обеспечиват легкость прочистки. Возможен монтаж сверху и снизу.

LDN

На форсунках с большим диаметром сопел все количество воды разделяется на 3 уровня. Нежный полив при низкой интенсивности.

i-Wob

Распылительные форсунки с вращаемой дефлекторной пластиной. Большой радиус полива и превосходное распределение воды. Низкая интенсивность дождя бережет почву.

Редукционный клапан

Для точного распределения воды в оросительных установках независимо от перепадов давления и уклонов на поле. Равномерный вылив через форсунки гарантирован.

Редукционные клапаны также рекомендованы к применению при наличии перепадов высоты на поле более чем на 5 м для обеспечения равномерного распределения воды. Также рекомендуются к использованию для нормы осадков более 8мм/день и на оросительных установках длиной более 450м.

Концевой водомет TWINmax

Разработан специально для круговых и линейных систем. Высокая функциональность даже при низком давлении.

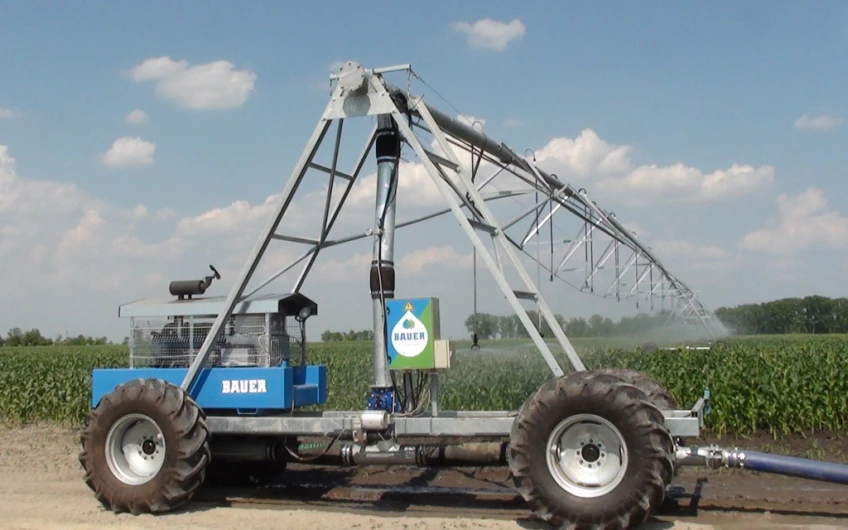

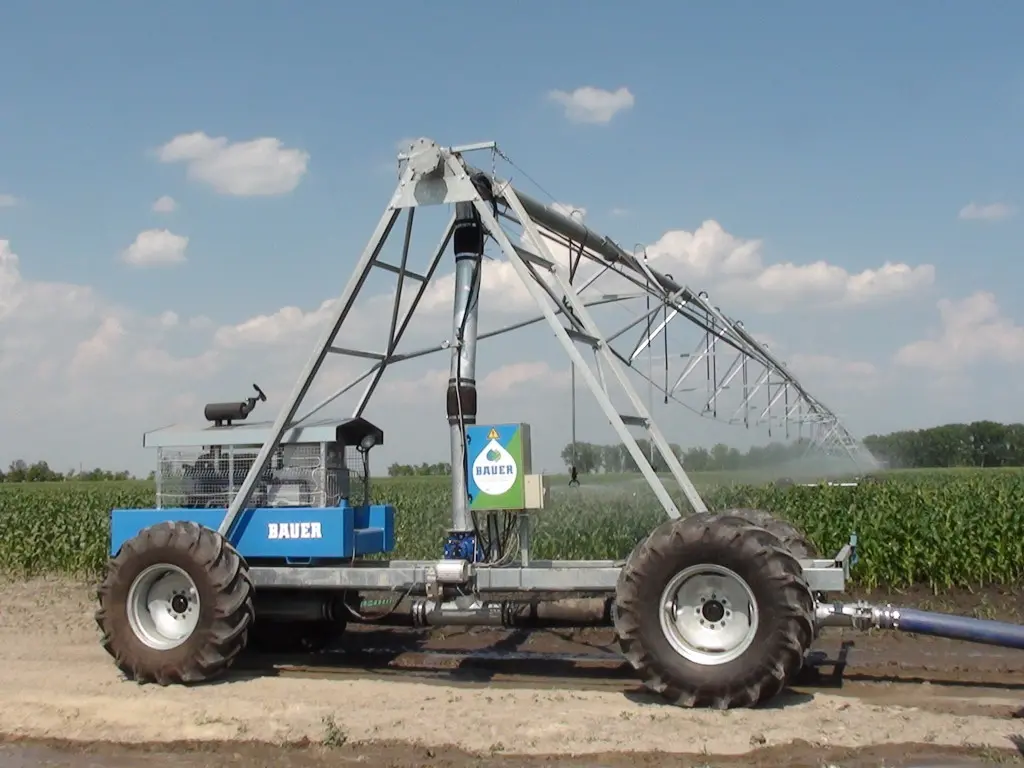

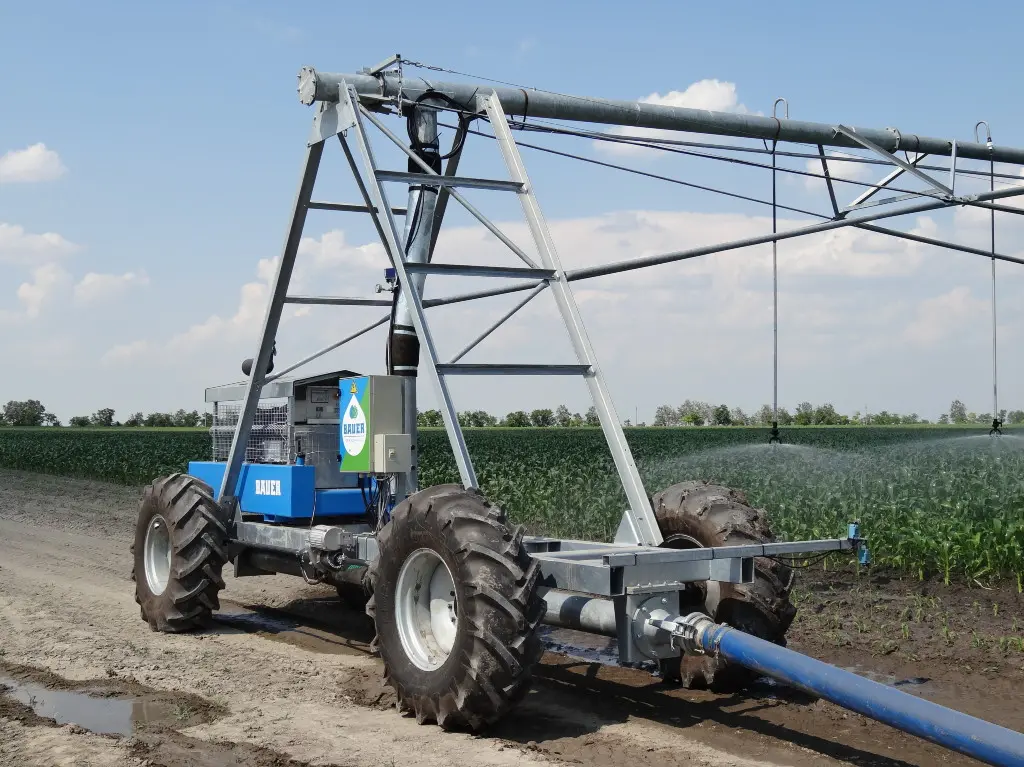

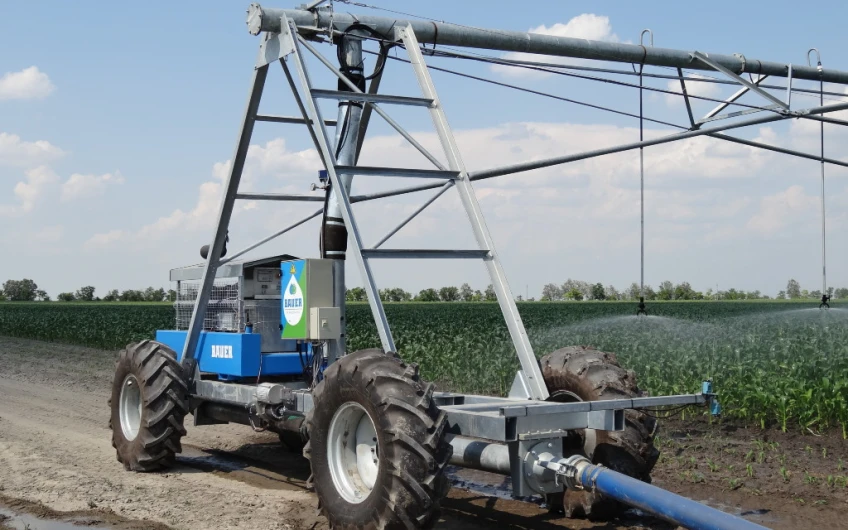

Linestar - подача воды по шлангу

2-х колесная центральная башня - подача воды с одной стороны

Для систем длиной до 440м - макс. 7 секций
Пропускная способность системы до 200м³/ч
Площадь полива до 80 га
Большой захват площади благодаря возможности разворота
Точное управление с программируемым блоком управления

Двухстороннее подключение

Высокая мобильность благодаря опции перетягивания
Второе подключение в конце системы: отсутствие потери времени на возврат без полива

4-х колесная центральная башня - подача воды по центру

Для систем длиной до 760м
Пропускная способность систем макс. 300м³/ч
Орошаемая площадь до 120 га
Большой захват площади благодаря 4-х колесному приводу
Точное управление с программируемым блоком управления

Подача воды с одной стороны

Низкие затраты труда
Высокая производительность до 300м³/ч

Сравнительные характеристики 2-х колесной и 4-х колесной башни

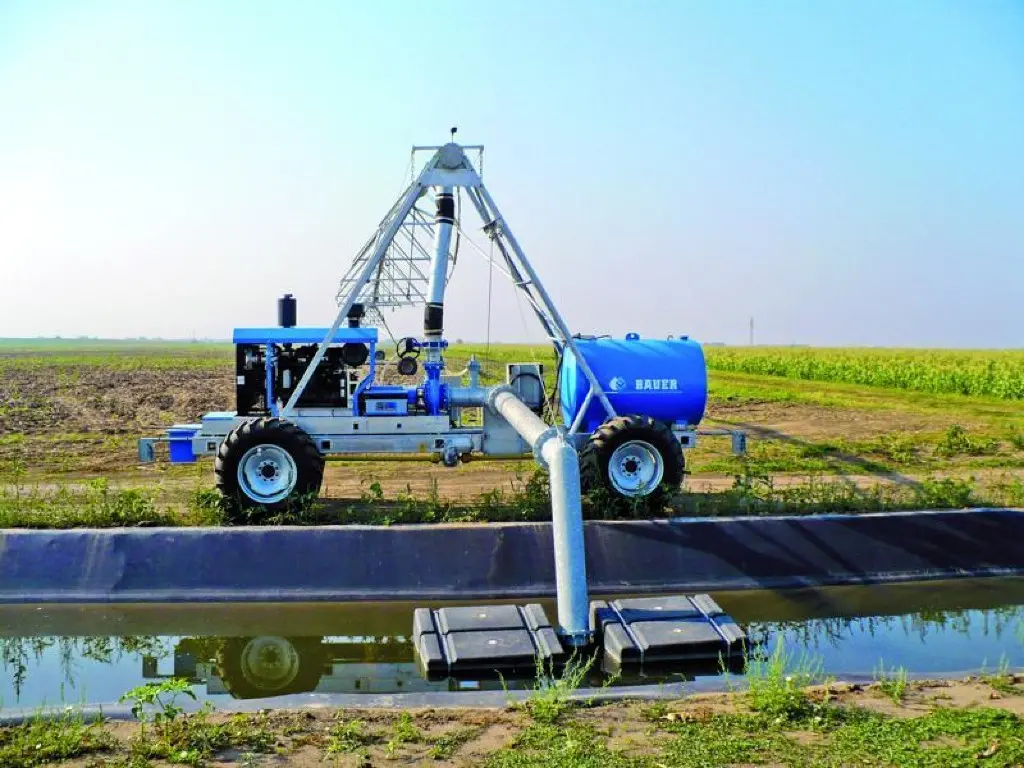

Linestar - забор воды из канала

Оросительная система для больших площадей

Длина системы макс. до 1200м
Пропускная способность системы до 1.000 м³/ч
Площадь полива до 400 га
Высокая экономичность благодаря низким затратам энергии
Низкие инвестиционные затраты на гектар
Автономная оросительная система

2-х колесная	4-х колесная	Основные характеристики Linestar
		Жесткое подключение (4 - соединения)
		Поворотное подключение
		Подключение воды по центру системы
		Двойное подключение при использовании двух подводящих шлангов
		Возможность перетягивания
		Секция 168LL неперетяжная, длина: от 42,3 до 59,8м
		Секция 168LL перетяжная, длина: от 42,3 до 59,8м
		Секции с высоким дорожным просветом
		Блок управления LINESTAR-PRO
		Макс. длина системы 440м = 7 секций
		Макс. длина системы 760м = 14 секций при подаче воды по центру установки
		Консоль Ø133, длина: от 5,9 до 23,4м
		Концевой водомет
		Бустерный насос
		Рулевой механизм для перетягивания системы со стороны консоли
		Гибкий шланг 4" (200м для 4-колесной, 160м для 2-колесной)
		Гибкий шланг 5" (150м для 4-колесной, 110м для 2-колесной)
		Гибкий шланг 6" (110м для 4-колесной)
		Управление по борозде
		Управление по тросу
		Управление по подземному кабелю
		Управление с помощью SMS сообщений - опция
