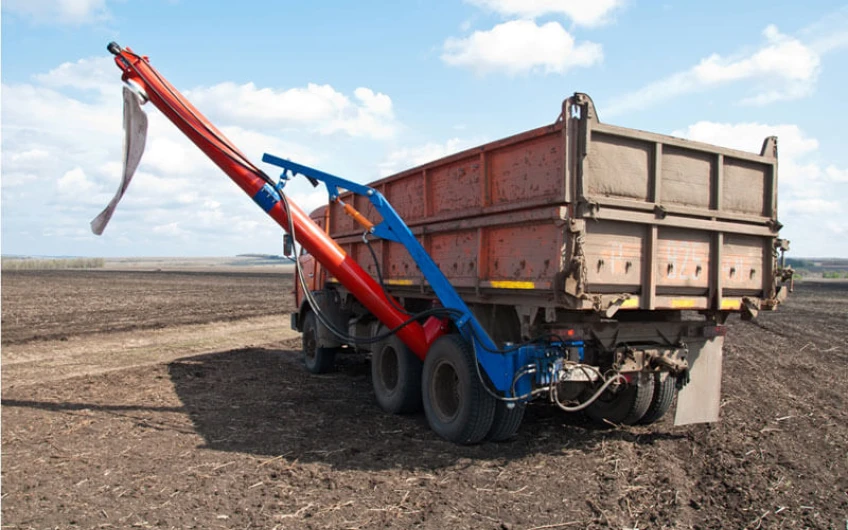

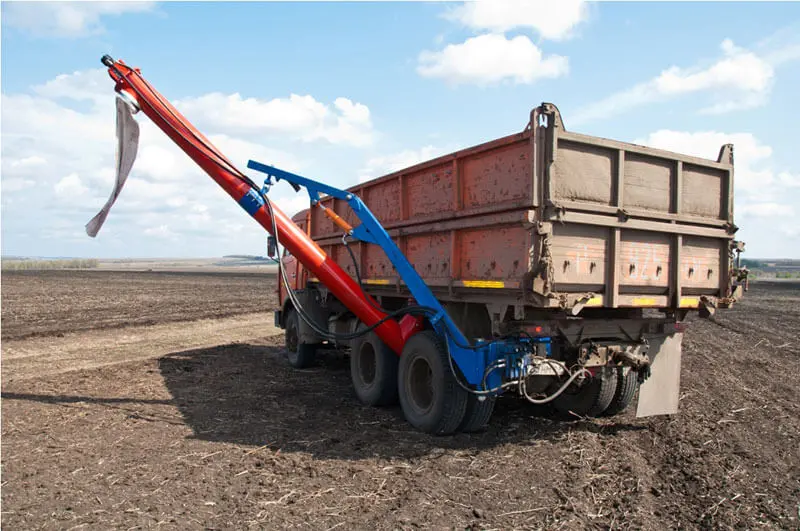

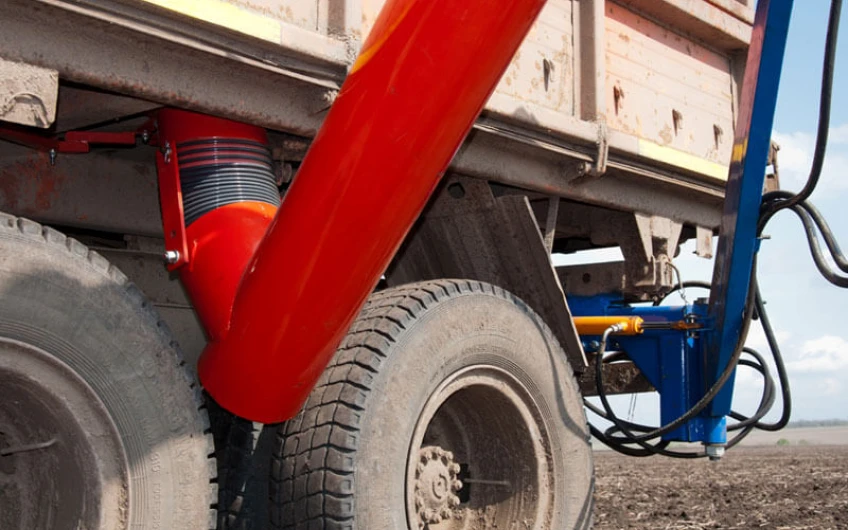

Șnec lateral montat

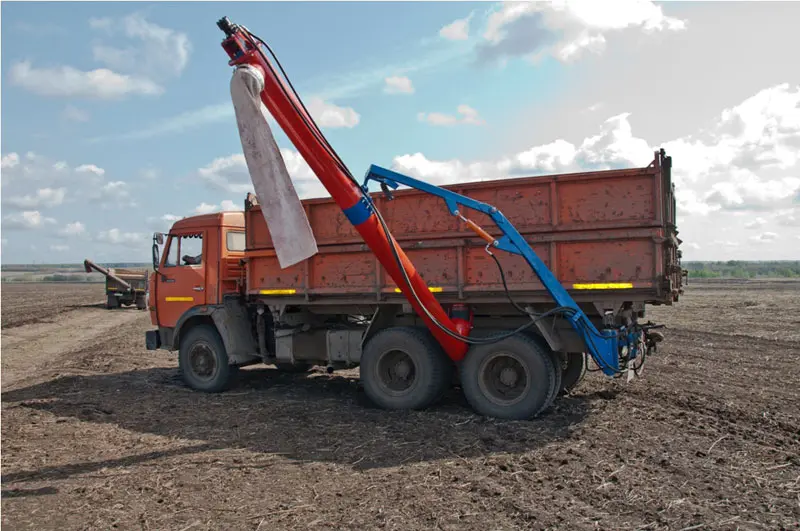

Șnec de încărcare NBȘ-250/4 pentru KamAZ-55102, capacitate 1 tonă pe minut.

Caracteristicile șnecurilor laterale cu autoîncărcare NBSh:
Șnec : oțel, grosime 2 mm, diametru 250 (250) mm, lungime 4000 mm, acoperit cu vopsea pulbere rezistentă la intemperii.
Șnec transportor: oțel, grosime bobina 2,5-4 mm, acoperit cu vopsea anticoroziune rezistentă la intemperii. Șurubul transportor este antrenat de sistemul hidraulic al vehiculului printr-un motor hidraulic.
Motor hidraulic: tip G-rotativ.
Setul de melc include și: suport de montare, distribuitor hidraulic și două furtunuri de înaltă presiune.

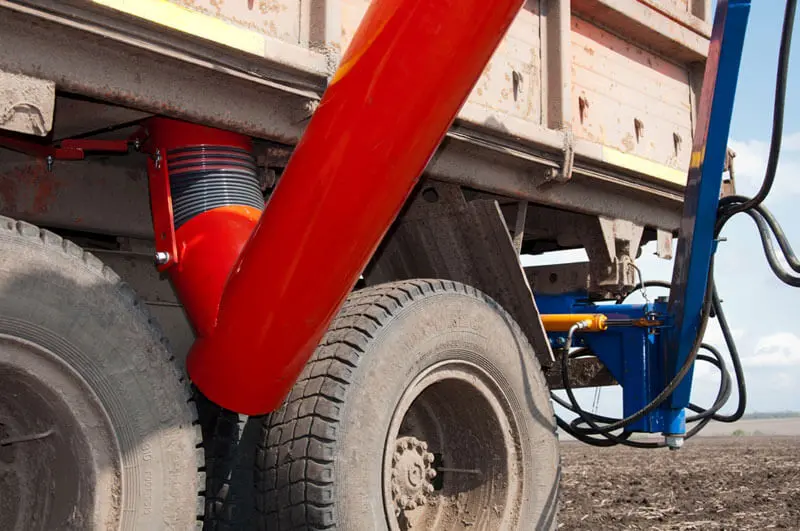

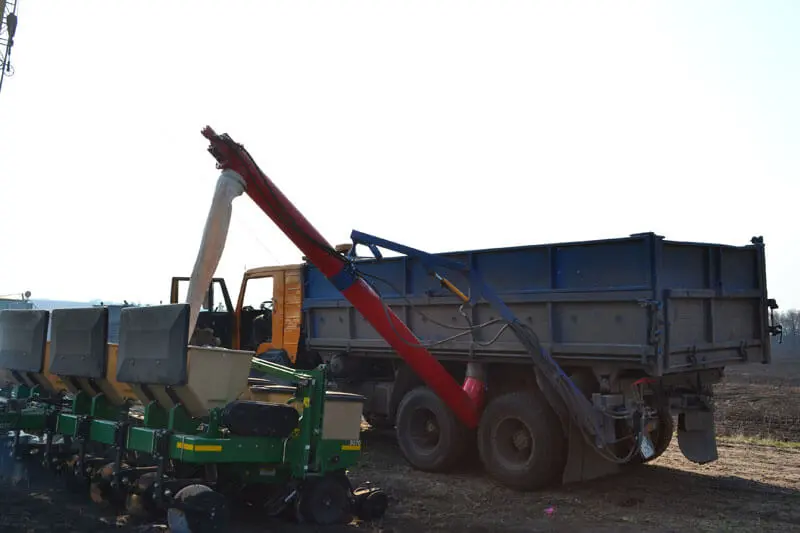

Șnecul are doi cilindri hidraulici (unul - vertical, al doilea - orizontal) cu ajutorul cărora melcul este adus în poziția de transport sau de lucru. Snecul este atașat de subcadru și nu își schimbă poziția atunci când corpul este ridicat.

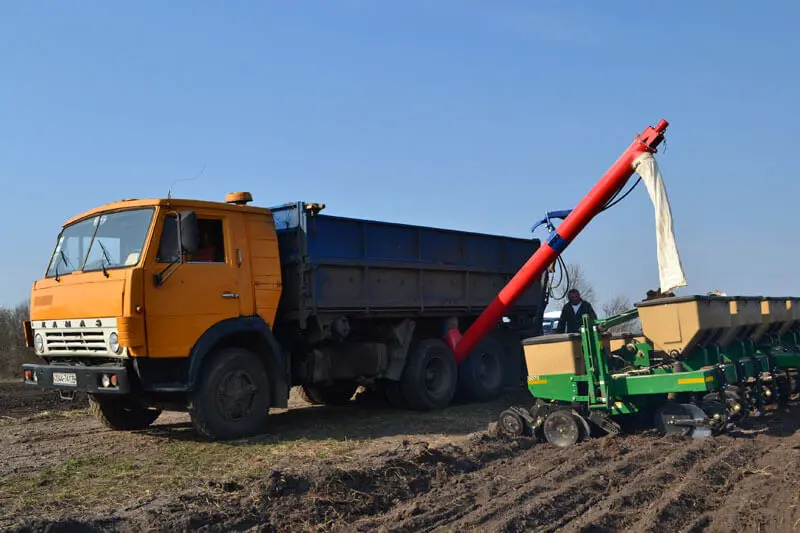

Șnec lateral cu balamale NBȘ-250/4 pentru vehicule cu descărcare laterală

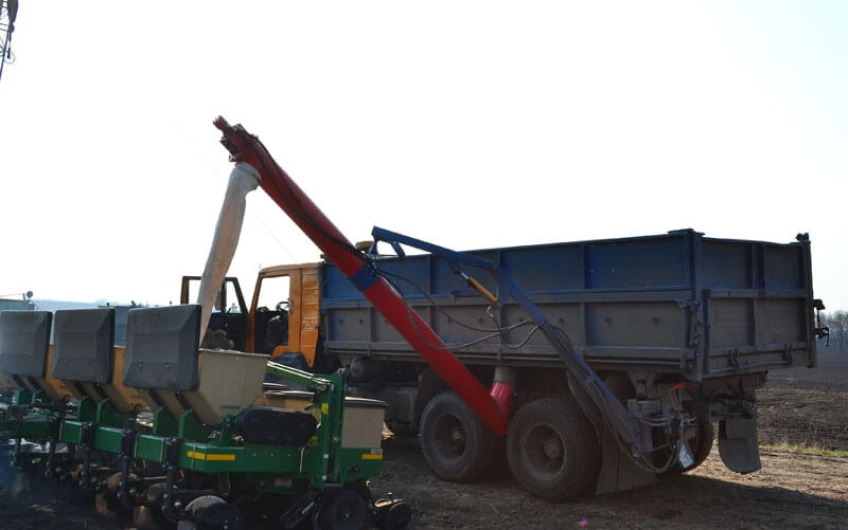

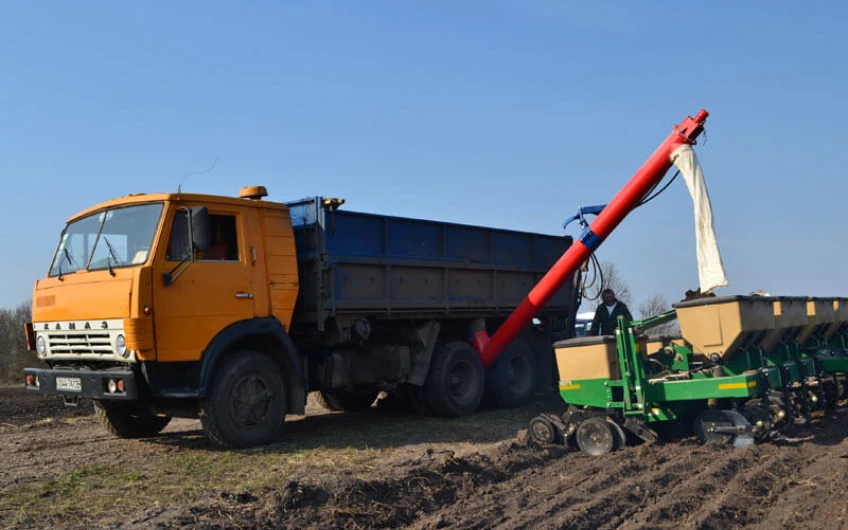

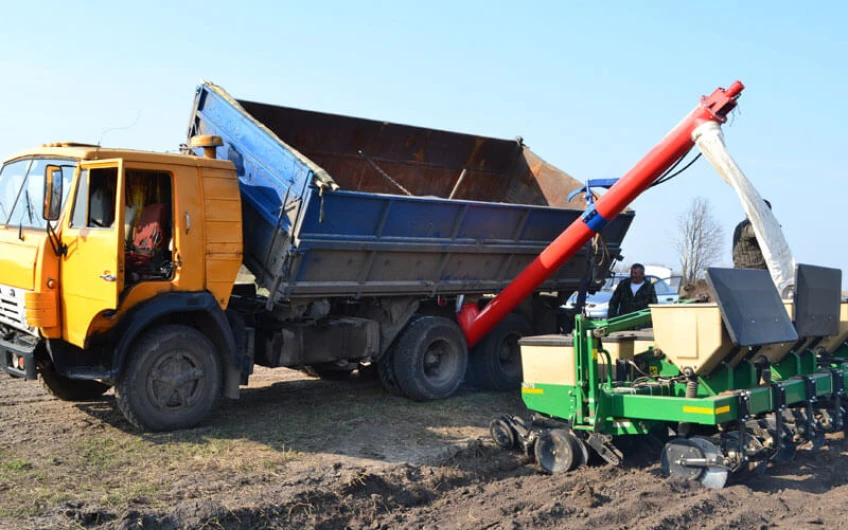

NBȘ-250/4 are un diametru șurub de 250 mm, o lungime de 4 metri și o capacitate de șurub de 60 t/h. (1t/min.). Este condus din sistemul hidraulic al mașinii printr-un motor hidraulic (tip Danfos G-rotativ), care este situat deasupra melcului. Snecul are o bobină puternică cu o spirală dintr-o singură bucată din oțel special - 4 mm grosime la baza arborelui și 2 mm la margine, ceea ce împiedică deformarea bobinei într-un model de heringbone. De la transport la poziția de lucru, melcul este transferat datorită distribuitorului hidraulic și a doi cilindri hidraulici: unul reglează ridicarea melcului, al doilea - mișcarea laterală. NBȘ-250/4 este atașat la subcadru al mașinii. Din acest motiv, melcul nu își schimbă poziția la ridicarea corpului, ceea ce este foarte convenabil la încărcarea semănătorilor. Suportul în sine este detașabil, ceea ce face ușoară demontarea melcului cu suportul după însămânțare, astfel încât să nu interfereze cu funcționarea ulterioară a vehiculului.

Înălțimea maximă de suprasarcină este de 3,5 m.

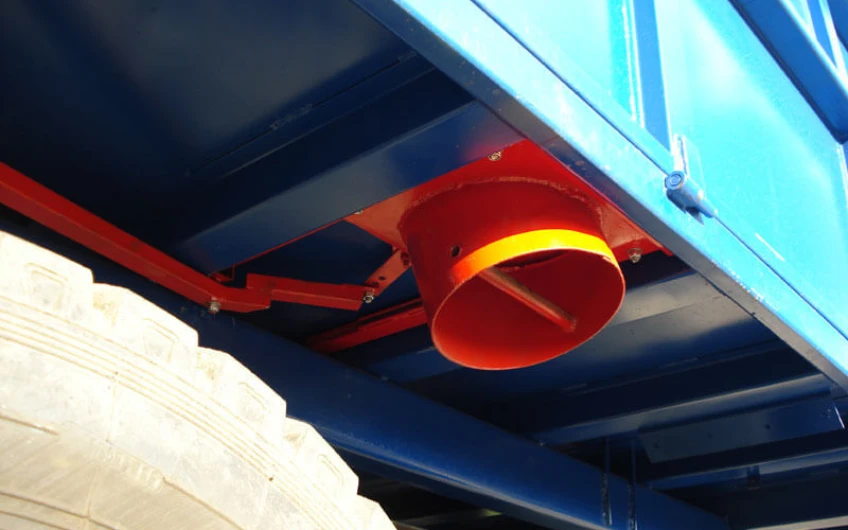

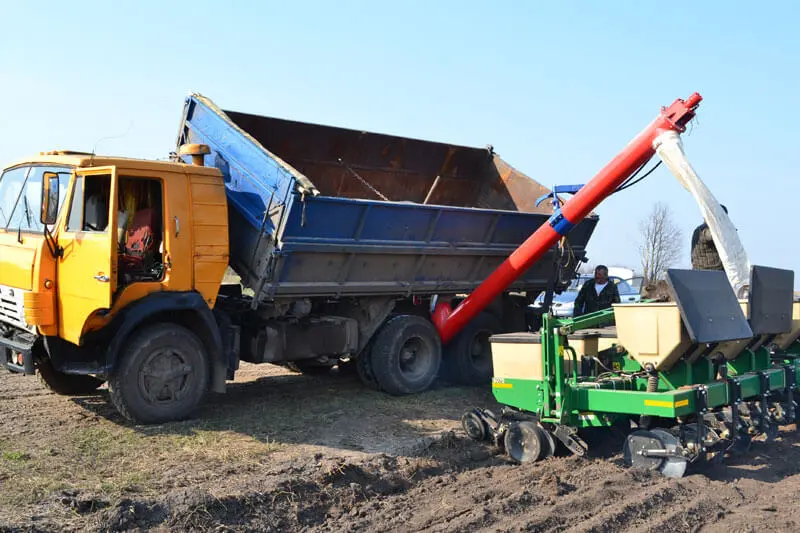

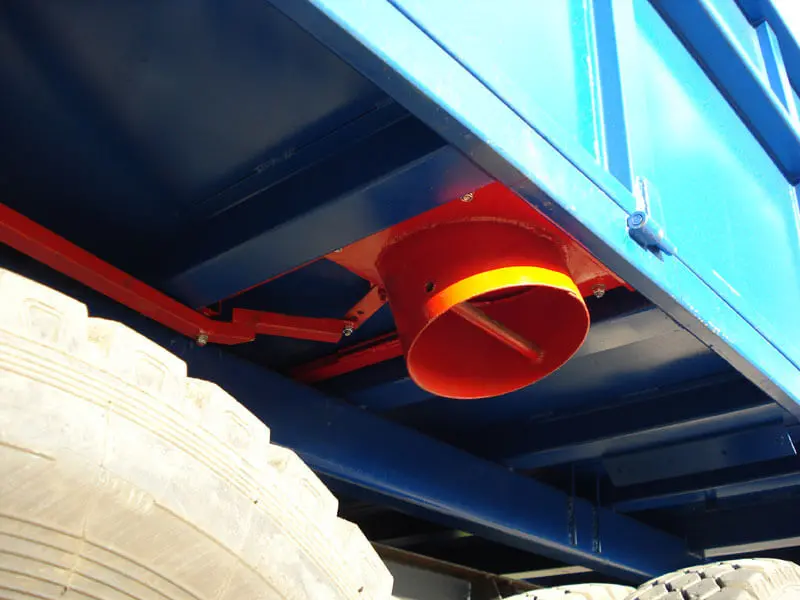

Datorită porții, care este atașată la fund, 50% din boabe este descărcată fără a ridica corpul.
